Dragonfly28G：28GHz 8×8 アレイアンテナ

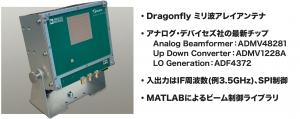

構成・写真
仕様
| RF周波数 | 27.8 ‒ 29.1GHz |
|---|---|
| IF周波数 | 3.5GHz±200MHz |
| 素子数 | 64素子(8×8) |
| 偏波 | 単一(垂直のみ) |
| アンテナピッチ | X/Y: 5.2mm |
| ビーム角度 | ±45° |
| ビーム角分解能 | 2° |
| Ref Clk | 122.88MHz |
| チップ制御 | LVDS-SPI |
特徴
- AD9084 MxFEを搭載、超高速サンプリング
- ADCは20GSPS,DACは28GSPS,4CH構成
- プログラマブルなDUC/DDCを搭載
- Dragonfly System Development Kit(SDK)
- オプションにてSDKを提供
- AMD ZCU102, SPI制御用FMC基板など
- MATLABにてBFライブラリを用意
オーダー
- 注文番号：DFLY28G
- 注意：クロック122.88MHZをご用意下さい。
