DFLY28G V2：28GHz 8×8 アレイアンテナ

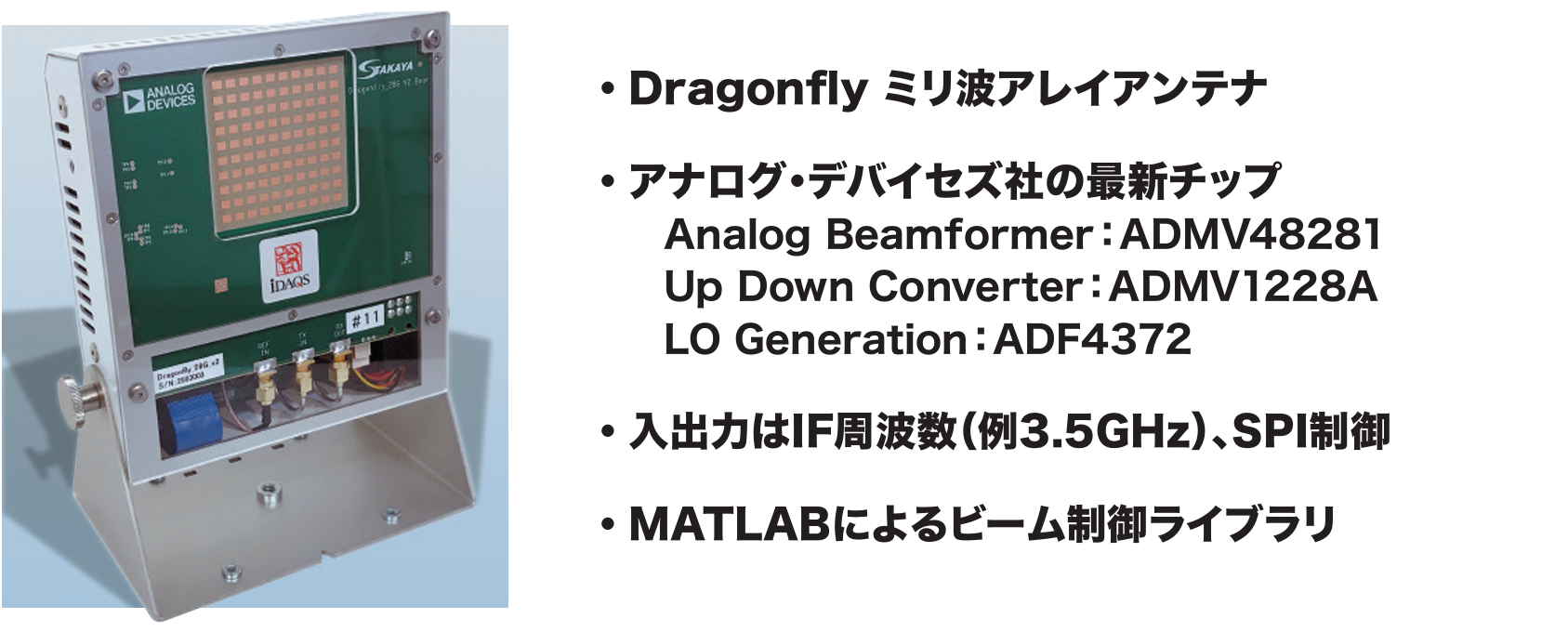

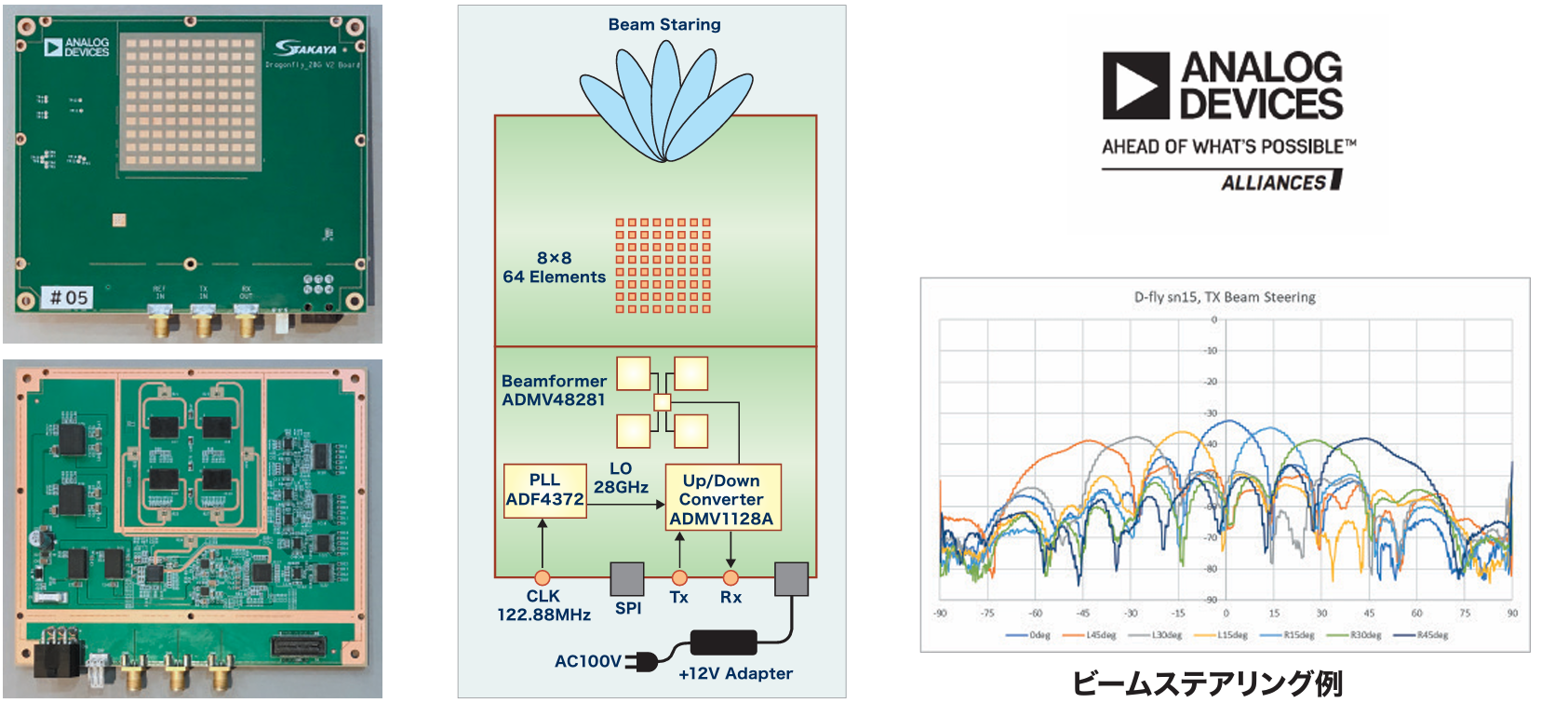

製品写真
仕様
| RF周波数 | 27.8 ‒ 29.1GHz |
|---|---|
| IF周波数 | 3.5GHz±200MHz |
| 素子数 | 64素子(8×8) |
| 偏波 | 単一(垂直のみ) |
| アンテナピッチ | X/Y: 5.2mm |
| ビーム角度 | ±45° |
| ビーム角分解能 | 2° |
| TX EIRP | 46dBm |
| RX Gain | 30dB |
特徴
- ミリ波のOTA(Over the Air)試験に直ぐ使える！
- スペアナ、SGとIfの3.5GHzを繋ぐだけ
- USB経由PCからビーム設定や制御が可能
- Dragonfly System Development Kit(SDK)
- SDKにて信号処理の研究を実現
- AMD ZCU102, SPI制御用FMC基板など
- MATLABにてBFライブラリを用意
オーダー
- 注文番号
- DFLY28G-B ボードのみ提供
- DFLY28G-U USB版
- DFLY28G-L LVDS版
- 注意：クロック122.88MHZをご用意下さい。

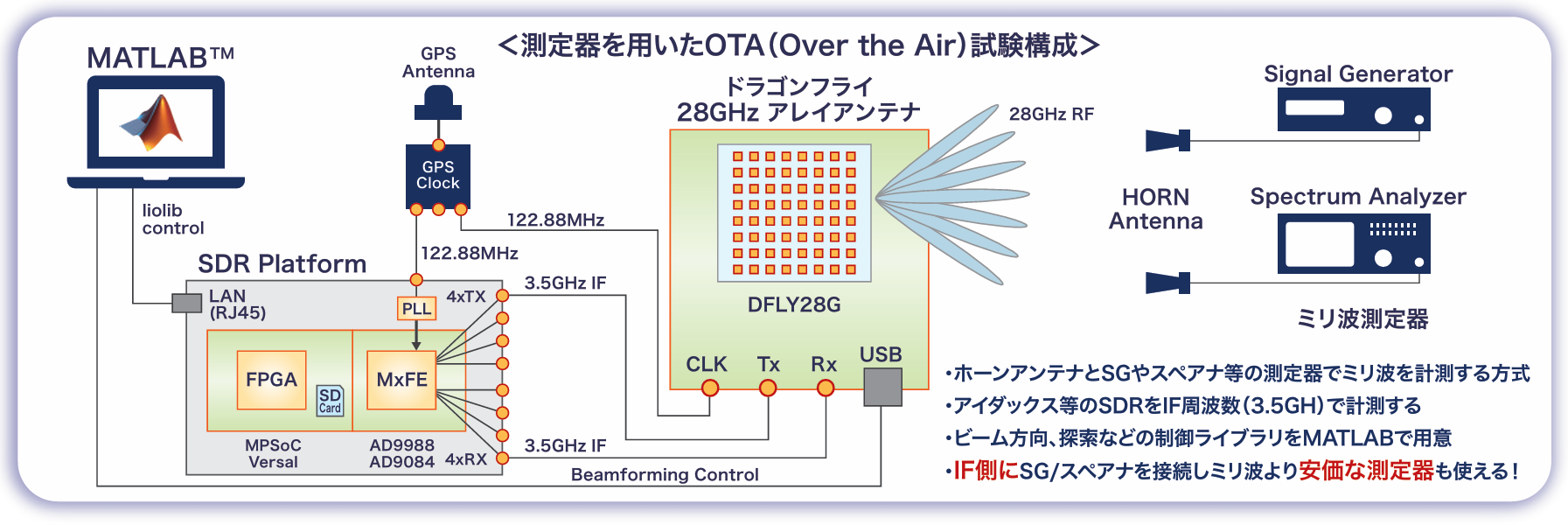

DFLY28G System Development Kit (SDK)構成例

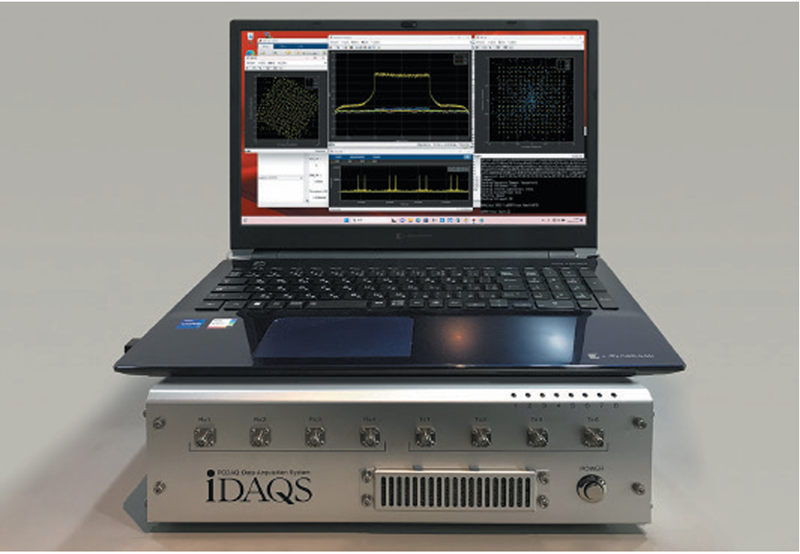

SDRプラットフォーム
アイダックスでは、各種SDRを用意しています。サンプリングは、Analog Devices(ADI)の超高速なMxFE, AD9988やAD9084を搭載し、FPGAはVersalやMPSoCを搭載しています。MATLABやOpenAirInterfaceで制御することが可能です。
アイダックス製のSDRと組合せて、様々な計測が実現できます。お客様である研究者のご要望に合わせてカスタマイズ可能です。更には、実験局免許の取得のサポートも致します。

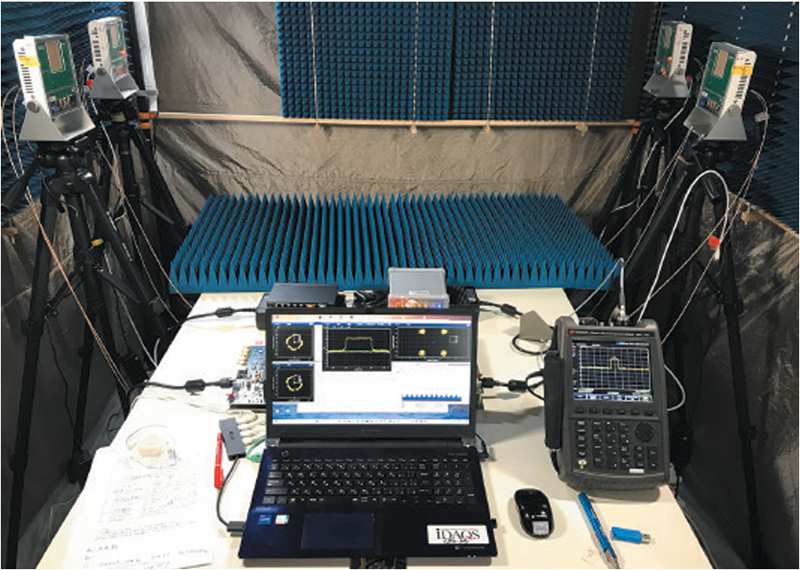

2×2 MIMO 実験例
この例では、ドラゴンフライ２台を送信側(TX)に、２台を受信側(RX)に設定にして、合計4台にて2×2 MIMOの実験が可能です。１台のノートPCからUSBハブ経由で４台のドラゴンフライを制御をしています。
また、SDRはAD9084 MxFEとADS10の評価ボードでサンプリングしています。弊社の無線ユニットは、4chのTXと4chのRXがあり、4×4 MIMOの実験も対応します。
MATLABにて100MHz帯域の5G疑似信号を送信して、受信します。IFは3.5GHzでミリ波は28.15GHzを送受信しています。5G Toolboxの信号によるループ再生やキャプチャにも対応可能です。その他の無線信号処理もご相談下さい。

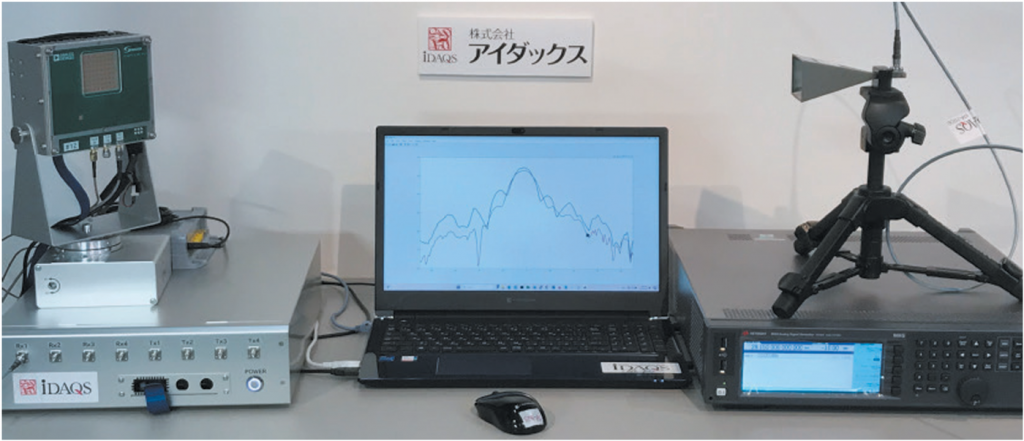

ビームパターンのデモ
この例はローテータによりドラゴンフライを回転させてビームパターンを計測しています。是非、動画をご覧下さい。
※画像をクリックすると動画をご覧になれます。
