PCDAQ: 400MB/sec記録再生速度

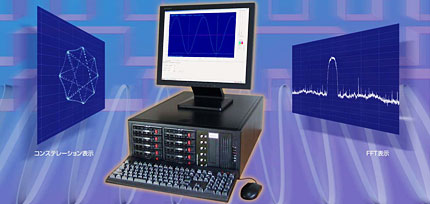

pcdaq_img
02_title

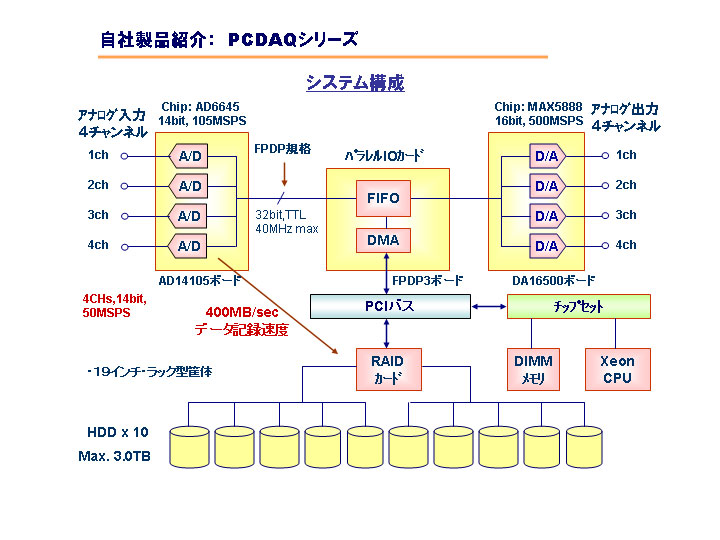

  • システム構成例1

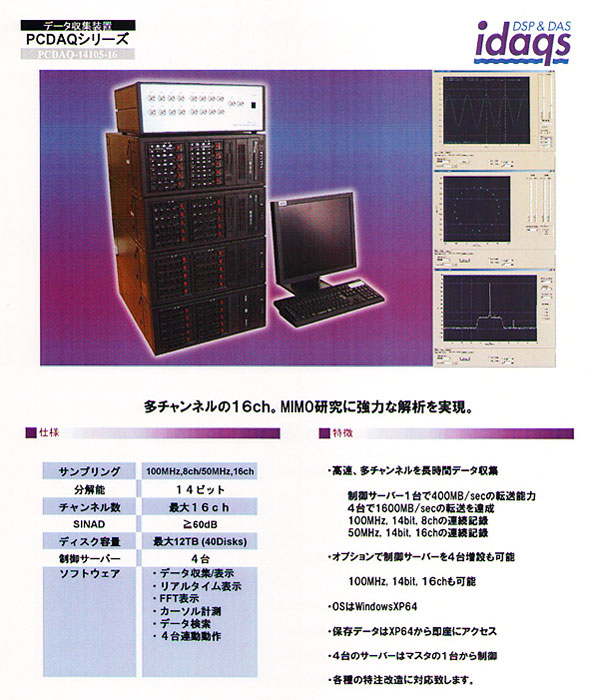

  • 応用事例1

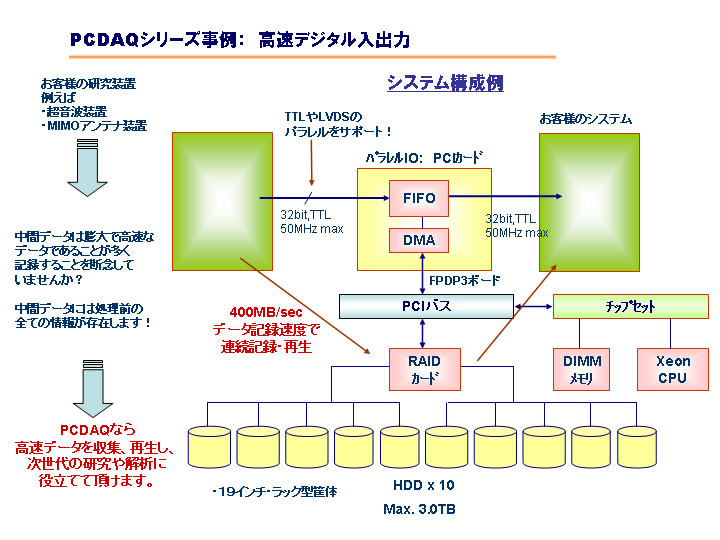

  • 応用事例2

仕様

サンプリング 最大105MHz
分解能 14 Bit
チャンネル数 4ch
SINAD ≧60dB
ホストCPU Xeon
収集容量 最大3.0TB RAID
ソフトウェア ・データ収集/表示
・リアルタイム表示
・FFT表示
・カーソル計測
・データ検索
・タイムスタンプ
オプション ・バックアップ用DDS Tape
・メモリ収集:RAID省略版
・D/Aデータ再生機能
→4ch, D/Aを追加可能
カスタマイズ ・低速チャンネル追加
・その他のカスタマイズ対応します

特徴

  • 高分解能:14 bit
  • 高速50MHz A/Dサンプリング、4ch同時
  • ハードディスクに連続データ保存
    400MB/secのデータ転送能力を達成
  • カスタマイズによりデータ再生を実現
    パラレル出力(TTL)やD/A出力に対応
  • 最新のPC技術を採用
  • WindowsXP x64による操作
  • データ収集/表示ソフトウェア
  • FFT表示ソフトウェア
  • バイナリ保存データを自由に解析
  • 液晶モニタ、キーボード&マウス付属

02_realtime

時間軸表示
02_fft

FFT表示
02_comp_fft

複素FFT表示
02_conste

コンステレーション表示
