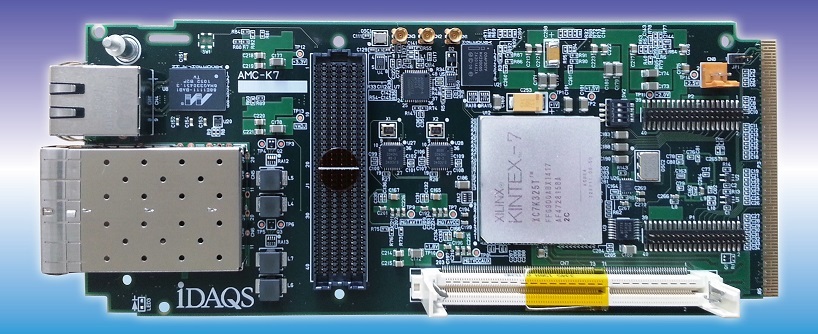

Kintex-7 AMC Module

AMC-K7_6
fpga amc Kintex-7搭載 Advacned Mezzanine Card (AMC) 10GbE, CPRI, 高速AD&DAなど用途は無限大

仕様

FPGA Xilinx, Kintex-7
XC7K325T-2FFG900
ボード規格 PICMG AMC:0 R2.0
サイズ シングル幅フルサイズ
180 x 73 [mm]
FMCコネクタ 1スロット(HPC, MGTx4)
SFP+ 2ポート
イーサネット Gigabit 1ポート(RJ45)
メモリ SO-DIMMソケット
Max.16GB

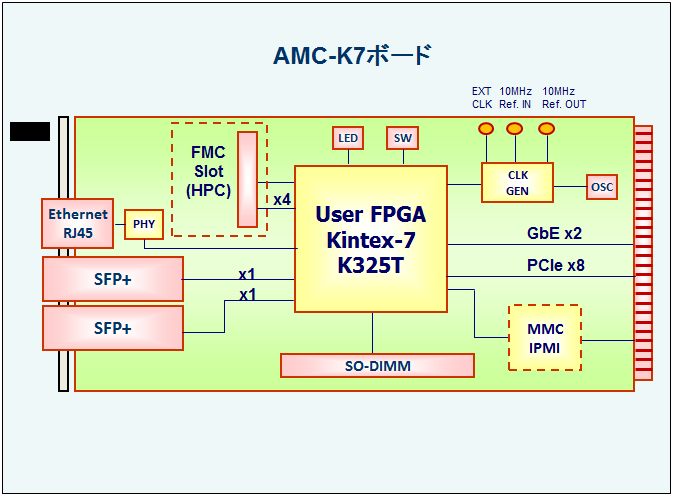

blockdiag

特徴

  • 用途(ご要望のロジックを組込みます)
    • 基地局向けネットワーク監視ボード
    • 基地局向けCPRI解析ボード
    • 研究向け高速データ転送インターフェース
  • 大規模FPGAを採用
    • Kintex-7, K325T-2を搭載
    • KC705評価ボード同一のチップ
    • 3G,LTE,LTE-Aなどの無線信号処理向き
  • メモリスロット
    • SO-DIMM, Max.16GBytes
    • アングルにするライザコネクタを用意。
  • FMCコネクタ
    • HPC(High Pin Count)を1ポート用意。
    • アイダックス製4ch ADC & DACに対応
    • サードパーティ製モジュールも対応します。
    • MGT高速シリアルは4レーンが接続されています。
  • SFP+ 2ポート
    • 10GbE,CPRIなど光モジュールで高速通信
    • FMCと共存して使用の場合は、FMCをかさ上げするスタックコネクタを用意。
    • MGTは12.5Gbpsまで対応。
  • イーサネット 1ポート
    • Gigabit Ethernet RJ45コネクタ
  • 高精度クロック生成
    • クロックチップ: AD9518-4
    • 内部(10MHz)/外部を切り替え、10MHz出力もあり
    • PLLによる周波数設定
  • 単体動作12V電源コネクタ
    • バックプレーンなしで単体動作も可能
  • IPMI機能
    • 標準ではMMC搭載無し、子基板にて特注対応
  • バックプレーン
    • PCI Express x8レーン
